SKF直线导轨 标准孔导轨
点击图片查看原图
产品： 浏览次数：95SKF直线导轨 标准孔导轨
品牌： SKF
单价： 面议
最小起订量： 1 支
供货总量：
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2014-01-18 09:49
  询价
详细信息
  1. 产品简介：供应SKF LLTHR型导轨：用于从上部安装，标配塑料保护盖。
  2.
  1. 标准导轨规格
 　 精度等级1) 型号2) 　 间距
　 　 　 单根导轨 拼接导轨 F
— 　 — — 　 mm
15 P5 LLTHR 15 -... P5 LLTHC 15 -... P5 A 60
P3 LLTHR 15 -... P3 LLTHC 15 -... P3 A
P1 LLTHR 15 -... P1 LLTHC 15 -... P1 A
20 P5 LLTHR 20 -... P5 LLTHC 20 -... P5 A 60
P3 LLTHR 20 -... P3 LLTHC 20 -... P3 A
P1 LLTHR 20 -... P1 LLTHC 20 -... P1 A
25 P5 LLTHR 25 -... P5 LLTHC 25 -... P5 A 60
P3 LLTHR 25 -... P3 LLTHC 25 -... P3 A
P1 LLTHR 25 -... P1 LLTHC 25 -... P1 A
30 P5 LLTHR 30 -... P5 LLTHC 30 -... P5 A 80
P3 LLTHR 30 -... P3 LLTHC 30 -... P3 A
P1 LLTHR 30 -... P1 LLTHC 30 -... P1 A
35 P5 LLTHR 35 -... P5 LLTHC 35 -... P5 A 80
P3 LLTHR 35 -... P3 LLTHC 35 -... P3 A
P1 LLTHR 35 -... P1 LLTHC 35 -... P1 A
45 P5 LLTHR 45 -... P5 LLTHC 45 -... P5 A 105
P3 LLTHR 45 -... P3 LLTHC 45 -... P3 A
P1 LLTHR 45 -... P1 LLTHC 45 -... P1 A
1)P1等级只适用于完整的系统。
2)■首选的范围，用导轨长度(已mm为单位)来替换“···”，如LLTHR15-1000P5.

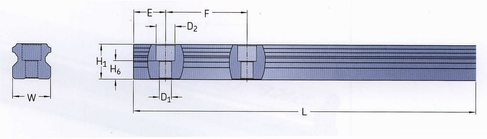

规格 尺寸 　 　 　 　 　 　 　 　 重量
　 W H1 H6 D1 D2 Emin Emax F Lmax 　
— mm 　 　 　 　 -0.75 -0.75 　 -1.5 kg/m
15 15 14 8.5 4.5 7.5 10 50 60 3920 1.4
20 20 18 9.3 6 9.5 10 50 60 3920 2.3
25 23 22 12.3 7 11 10 50 60 3920 3.3
30 28 26 13.8 9 14 12 70 80 3944 4.8
35 34 29 17 9 14 12 70 80 3944 6.6
45 45 38 20.8 14 20 16 90 105 3917 11.3
